Introduction
This document describess the EVBox HomeLine hardware.
Background information on the project can be found on the project page. Protocol documentation is on the protocol documentation page.
In this article:
EVBox calls the charger bard ChargeBox or CB.
Model number: 471001 Mode 3 controller 16A/32A met RFID
Serial numbers: 1448111, 1539032, 1606113, 1618419, 1628192, 1628197, 1635143
Model number: 471011
Serial numbers: 1527011, 1620081 (marked U1), 1620397 (marked U1), 1729081, 1749195, 1820388

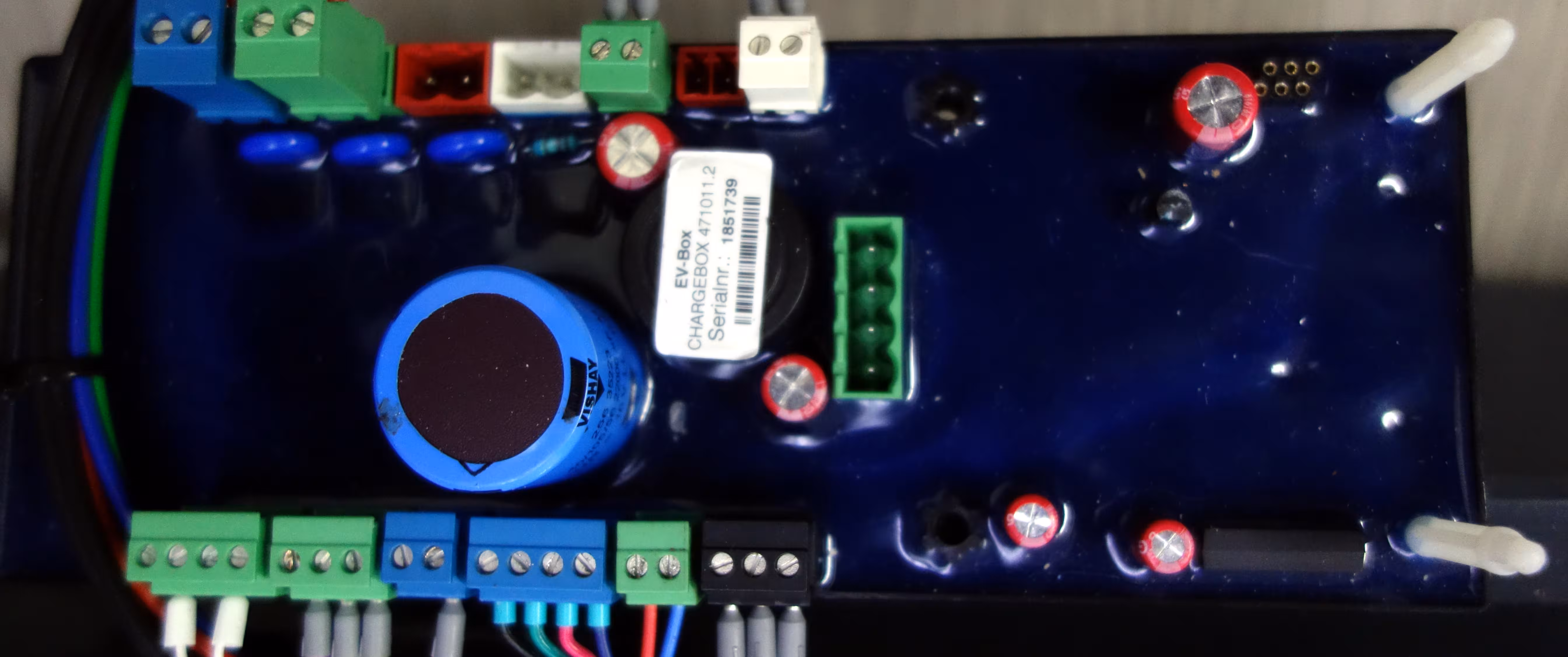

471011.2: G3 charger board
Model number: 471011.2
Serial numbers: 1851739

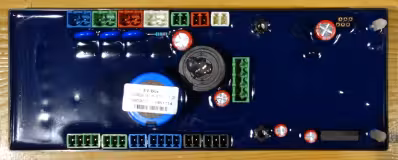

471011.3: G3 charger board
Model number: 471011.3
Serial numbers: 1917779, 1917911, 1922188, 1951714, 2013733
471021: G3 charger board autostart
Model number: 471021
This charger module came from a charger that had a power meter and antenna installed.
Differences between G2 and G3 chargers
G3 charger has a second RS-485 bus, connected to power meter.
G2 firmware versions are 0-100. Highest version is 0052. G3 firmware versions are 100+. Highest version is 0142
EVBox calls the modem bard ChargePoint or CP.
471002: G2 modem with SIM908 or SIM928A
Model number: 471002 GSM/GPRS/GPS Modem met RS485 communicatie
Serial numbers: 1419146, 1450060, 1607556, 1611534
Serial numbers: 1620090, 1628392

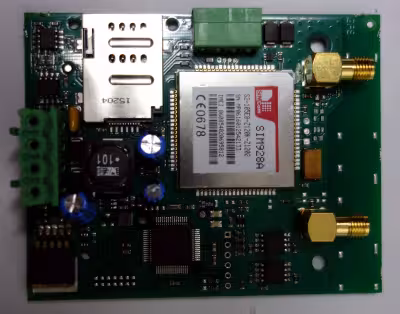

471003: G3 modem with SIM908 or SIM928A
Model number: 471003
Serial numbers: 1548433
Serial numbers: 1620090
471046: G3 modem with SIM5320E
Model number: 471046
Serial numbers: 1817270, 1822613, 1829770
471046.2: G3 modem with SIM5320E
Model number: 471046.2
Serial numbers: 1850280, 1919129
471046.3: G3 modem with SIM5320E
Model number: 471046.3
Serial numbers: 1949074, 1950343, 2022125, 2048587, 2048611, 2048648

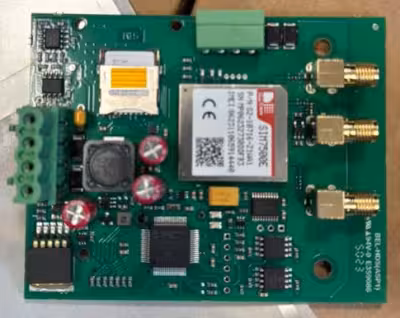

471049-S: G3 modem with SIM7500E
Model number: 471049-S, G3BL Chargepoint 4G EU
Serial numbers: 1842289
Differences between G2 and G3 modems
G3 modem has a second RS-485 bus, available on the green connector on the side.
There are two different kinds of power meter in use; serial (RS-485) and pulse (S0).
fixed 1x 16A
fixed 1x 32A
socket 1x 16A
socket 3x 16A
socket 3x 32A
- cable max current is set with a resistor
- current: 16A or 32A (are there more versions?)
- different relay types?
- phase: 1 or 3
| model | serial | production date | chargebox model | chargebox serial | chargepoint model | chargepoint seral | phases | current | power | cable | meter | other
|
|---|
| H1160-10062 | B16113459 | 2016-01-06 | 471011 | 1527011 | 471003 | 1548433 | 1 | 16A | 3.7kW | fixed | pulse | chargebox SPSnr #EV006002, chargepoint SPSnr #EV012001
|
| H1161-5001 | 218212815 | 2018-05-16 | 471011 | 1806425 | EU 471046 | 1817270 | 1 | 16A | 3.7kW | socket | serial
|
| | | 471021 | 1842289 | - | - | 1 | 16A | 3.7kW | socket | pulse | stand alone auto start
|
| ?? | ?? | ?? | 471011.3 | 1917911 | EU 471046 | 1829770 | ?? | ?? | ?? | ?? | pulse | bought chargebox+chargepoint only
|
| H1320-50082-EN | B19239404 | 2019-06-13 | 471011.3 | 1919129 | EU 471046.2 | 1919129 | 1 | 32A | 7.4kW | fixed | serial
|
| H3321-5001 | B20144382 | 2020-01-13 | 471011.3 | 1951714 | EU 471046.3 | 1950343 | 3 | 32A | 22kW | socket | serial
|
TODO: add hardware / firmware version numbers
add meter model
Registrationno:
EVB-P + chargepoint seral
model:
H = homeline
1/3 = number of phases
serial:
B
2 digits = year
Add Business Line (B3321-5001).
